知識介紹 KNOWLEDGE
對流熱交換 CONVECTION HEAT EXCHANGE

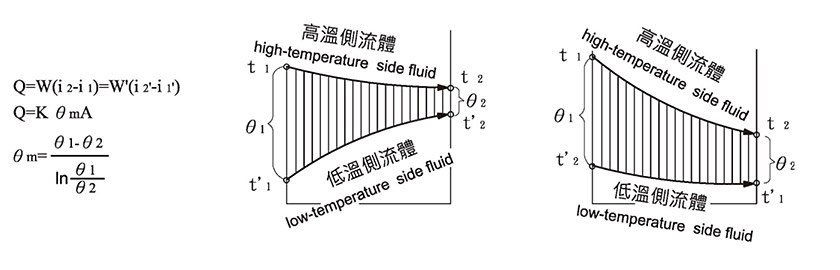

Concerning the exchanger, Q kcal/h represents the quantity of heat for exchange
- W:低溫側流體之流量(kg/h)
- i1,i2:低溫側流體之入口及出口熱焓(kcal/kg)
- W':高溫側流體之流量(kg/h)
- i'1, i'2:高溫側流體之入口及出口熱焓(kcal/kg)
- A:有效傳熱面積(m²)
- θm : 對數平均溫度差(°C)
- θ1=無論順流或逆流,溫度差大的部份(°C)
- θ2=無論順流或逆流,溫度差小的部份(°C)
- K =熱貫流率(kcal/m² h°C)
K 之一般值如下表 The general value of K is shown as follow
| 流體種類 Kinds of Liquid | 熱貫流率、熱導係數 K Kcal/m²h°C | 摘要 Abstract |
|---|---|---|
| 液體與液體 LIQUID & LIQUID |
25-50 |
viscosity liquid, laminar flow and natural convection 粘性液,層流,自然對流 |
| 100-250 |
viscosity liquid and forced convection 粘性液,強制對流 |
|
| 120-300 |
water and natural convection 水,自然對流 |
|
| 250-800 |
water and mixed stream 水,亂流 |
|
| 800-1500 |
water and forced convection 水,強制對流 |
|
| 800-2000 |
membrane,highly-speeded stream, heat for metal plate,and heat for centrifuge 薄膜狀,高速流,金屬板熱交,離心熱交 |
|
| 液體與氣體 LIQUID AND GAS |
5-15 | air and natural convection 空氣,自然對流 |
| 10-50 | air and forced convection 空氣,強制對流 |
|
| 50-500 | high pressure(300 atmosphere) air and double tube 高壓(300氣壓)氣體, 二重管 |
|
| 氣體與氣體 GAS AND GAS |
3-10 | natural convection 自然對流 |
| 10-30 | viscosity liquid & stream linen 強制通風 |

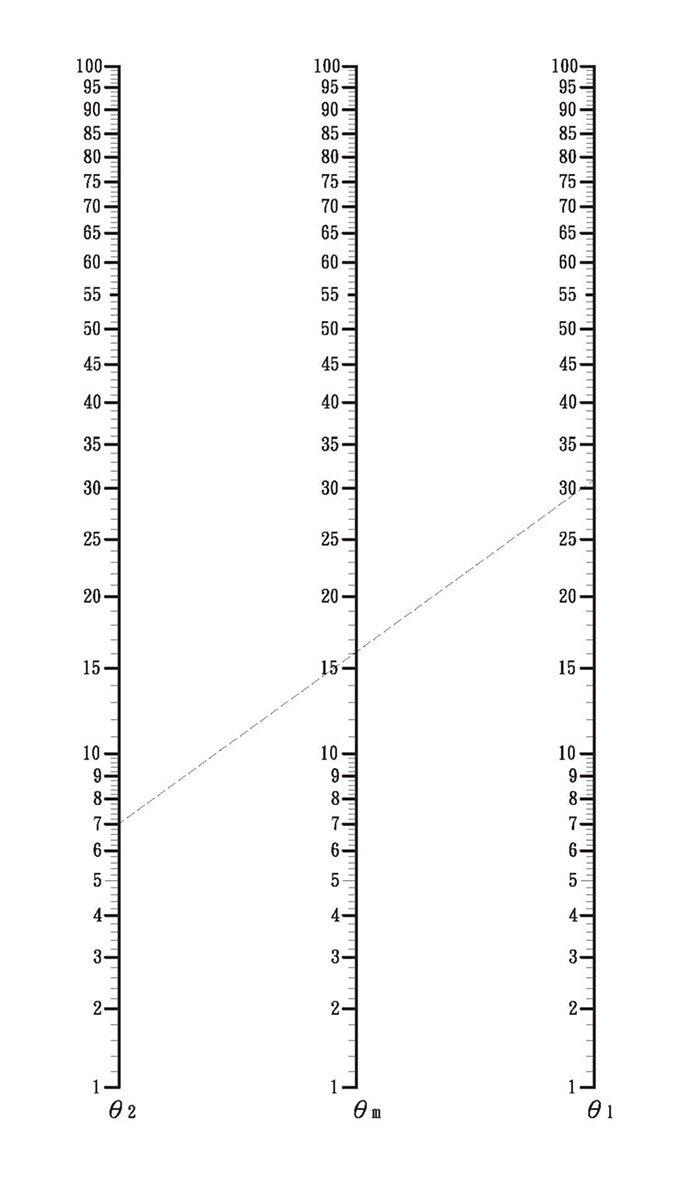

對數平均溫度差 LOGARITHMIC AVERAGE TEMPERATURE DIFFERENCE
自然對流之熱傳導

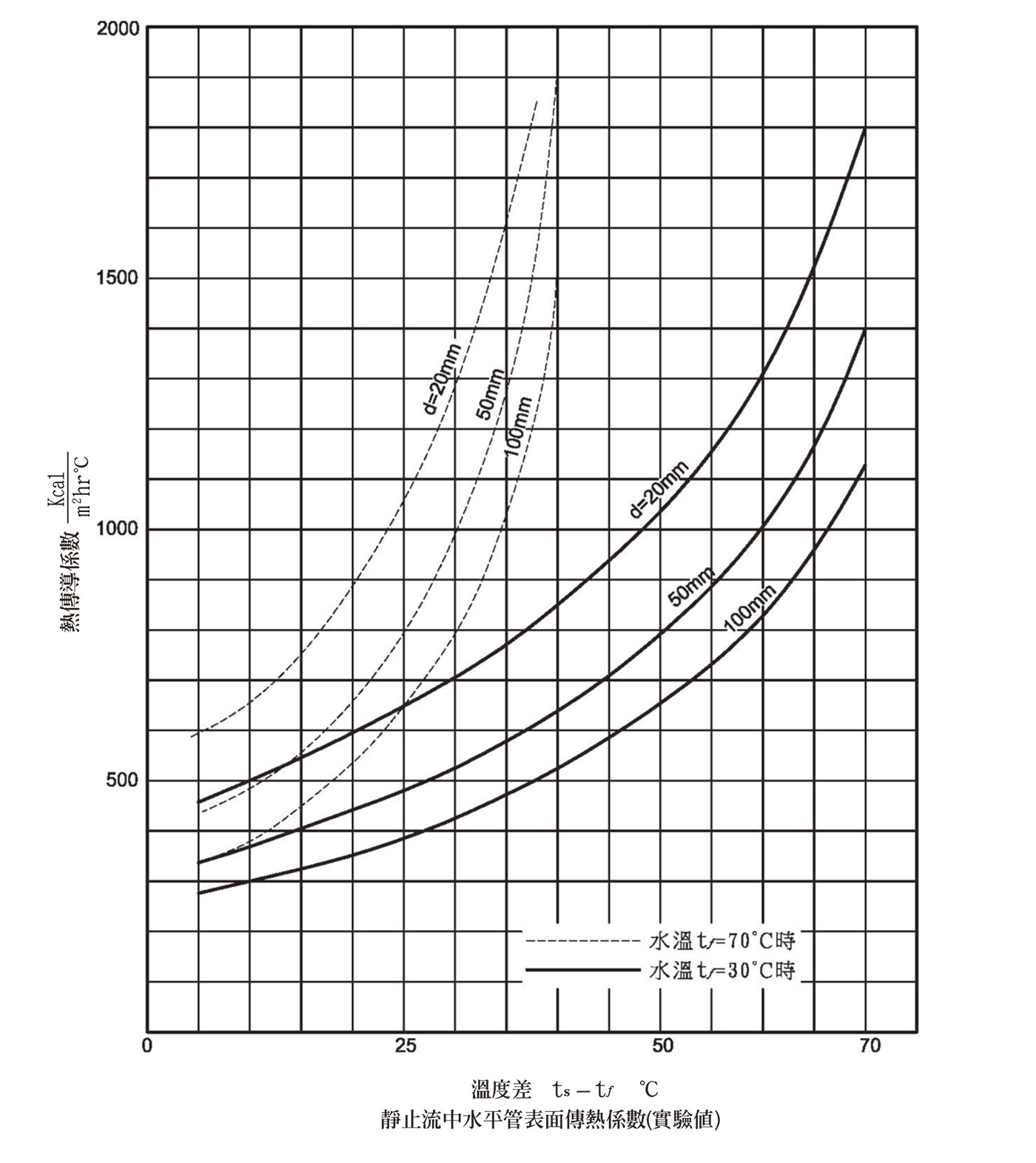

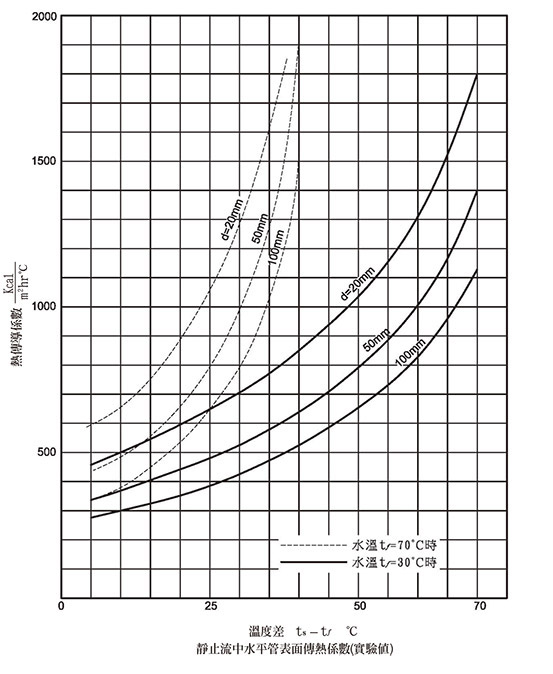

流體在水平管外部時
流體在垂直管外部時
關於各流體之值均取於境膜之值,又於氣體之β為1/273
- h=熱傳導係數 kcal/m² hr°C
- Cp=流體之定壓比熱 kcal/kg°C
- λ=流體之熱傳導率 kcal/mhr°C
- ρ=流體之密度 kg/m³
- β=流體之熱膨脹係數 1/°C
- μ=流體之黏度 kg/mhr
- g=重力加速度 m/ hr²
- Δt=流體本體與熱傳導面之溫度差°C
強制對流之熱傳導
流體流於管外時

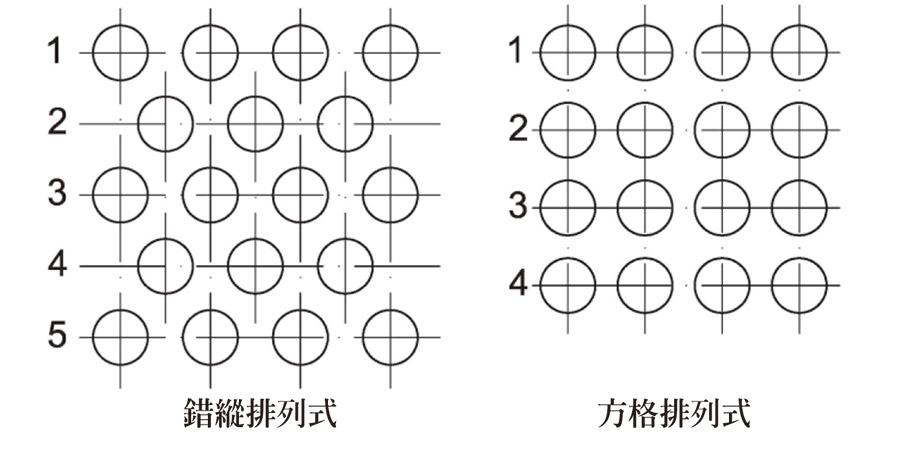

錯縱排列式時
方格排列式時
- d=管外徑 m
- h=境膜熱傳導係數 kcal/m²hr°C
- υ=流體之平均速度 m/hr
- λ=流體之平均熱傳導率 kcal/mhr°C
- μ=流體之平均黏度 kg/mhr
- ρ=流體之平均密度 kg/m³

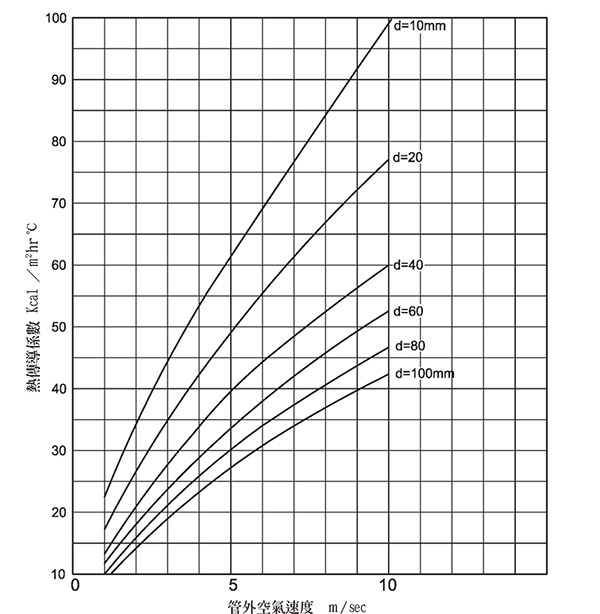

空氣流中之管群熱傳導係數，平均溫度60°C方格式排列之場合，適用於蒸氣、氧氣、氮氣、烟道氣體亦可得相當近似值
| 管列數 | 錯縱式 (C) | 方格式 (C') |
|---|---|---|
| 2 | 0.100 | 0.122 |
| 3 | 0.113 | 0.126 |
| 4 | 0.123 | 0.129 |
| 5 | 0.131 | 0.131 |
| 6 | 0.136 | 0.132 |
| 7 | 0.140 | 0.133 |
| 8 | 0.143 | 0.134 |
| 9 | 0.145 | 0.135 |
| 10 | 0.147 | 0.135 |

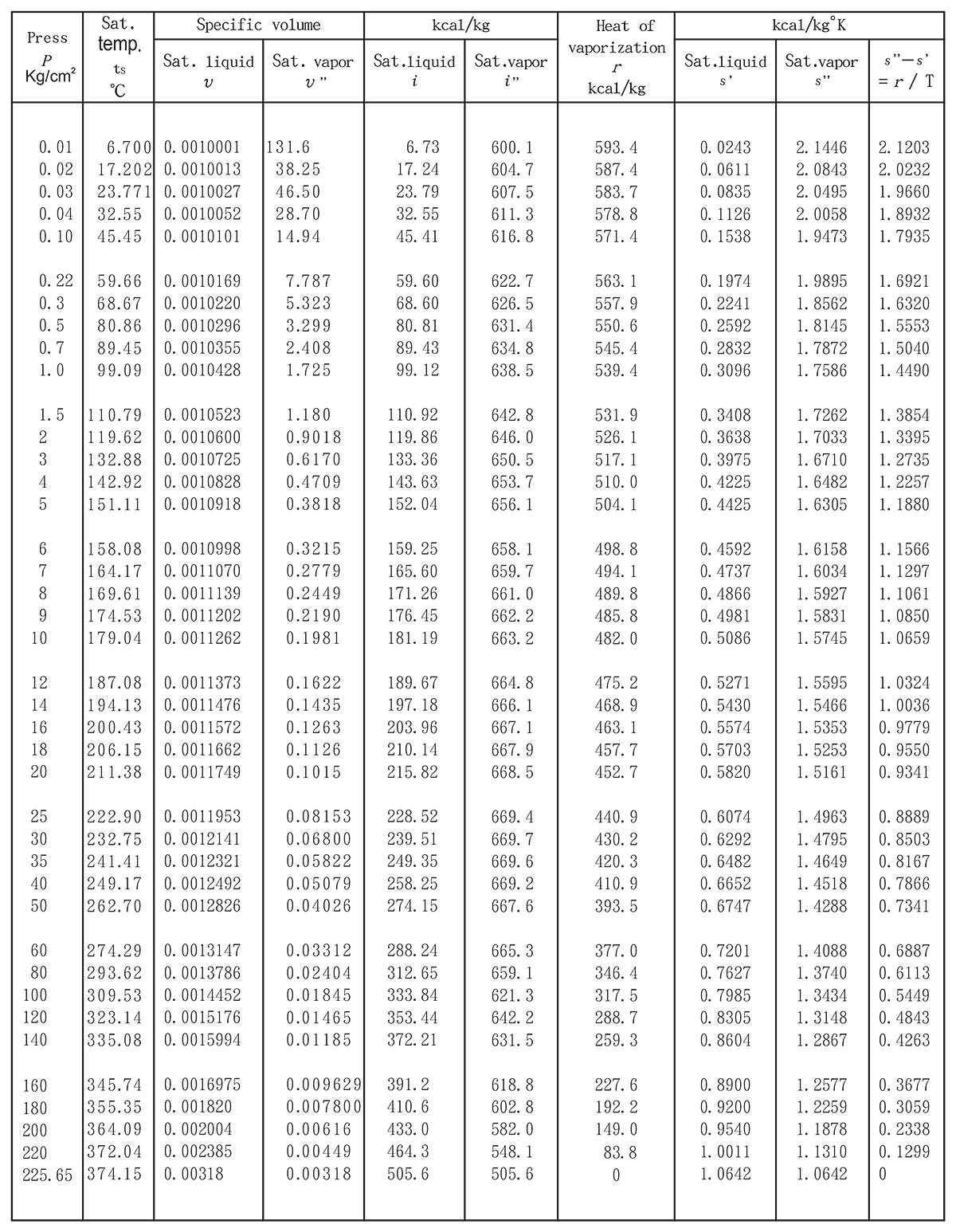

飽和蒸汽表(壓力基準) Properties of saturated water vapor: pressure table

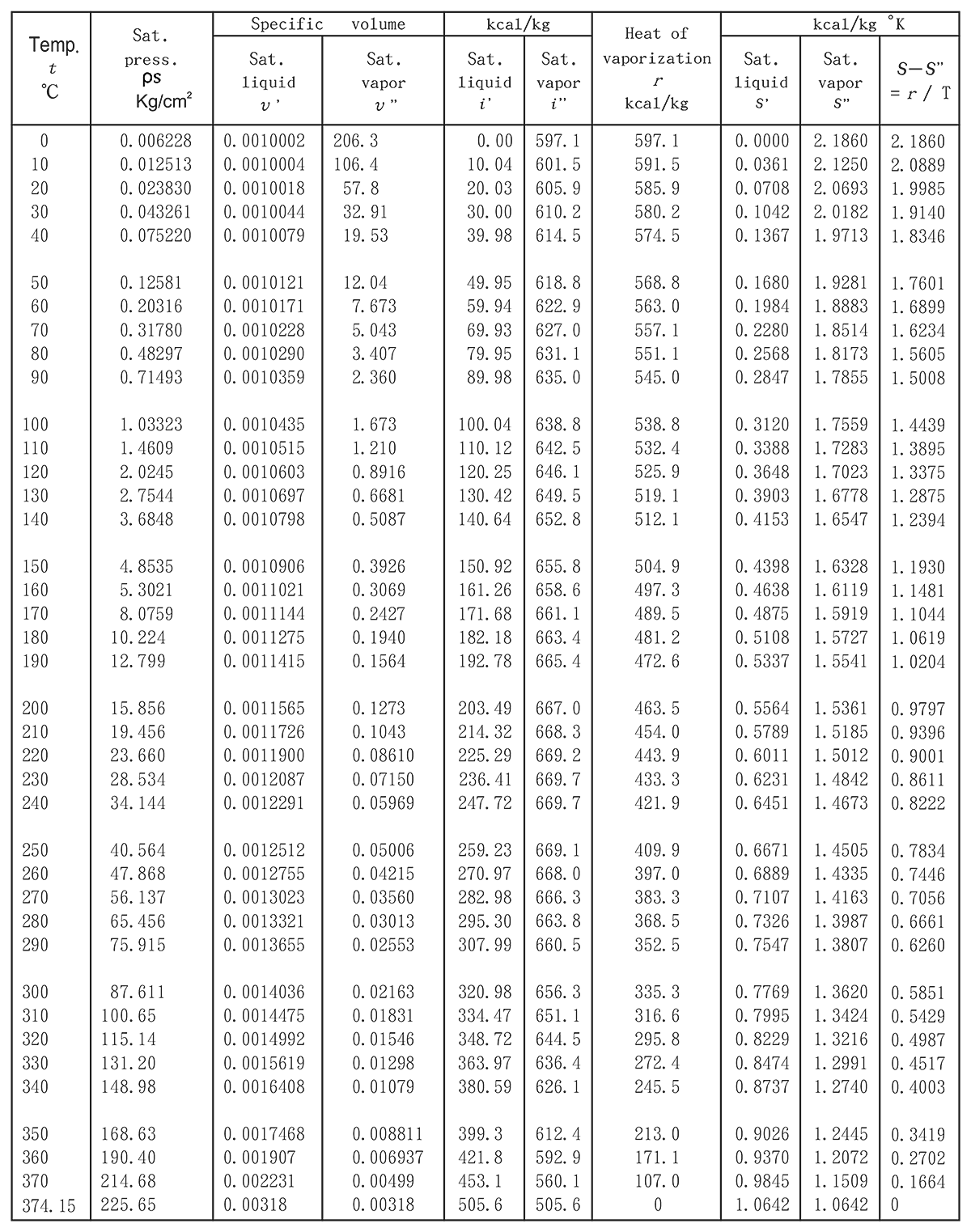

飽和蒸汽表(溫度基準) Properties of saturated water vapor: temperature table
